GZ:ToDXF

提供:GizmoLabs - だいたい CAD LISP なサイト

機能の概要

選択したファイルを一括で指定のDXFファイル形式に変換します。 また、各ファイルの変換時にオプションで指定したアクションを適用します。


コマンドアクセス

  • ボタン : Gz todxf32.png (GizmoTools ツールバー)
  • メニュー : [GZ-Tool]-[ファイル]
  • コマンド入力 : GZ:TODXF
  • エイリアス : なし
  • ショートカット : なし


操作

  1. コマンドを実行します。

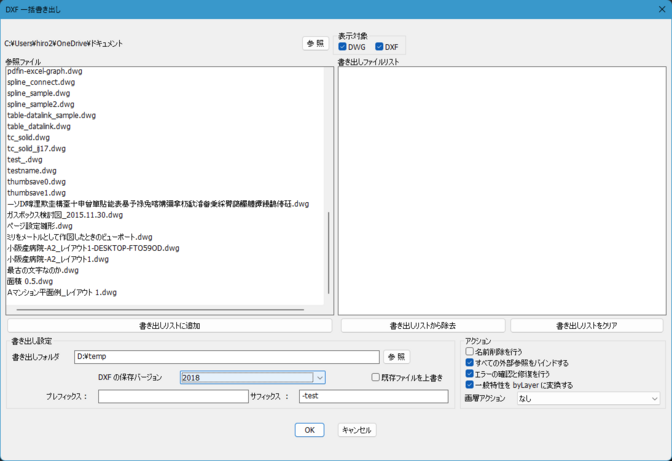

  2. ダイアログで、DXFファイルに変換するファイルの選択やオプションを指定します。
  3. 実行すると設定された内容で変換が始まります。
  4. 終了のメッセージが表示されたら完了。


オプションの内容

  • 書き出しフォルダ:DXFファイルの保存先フォルダを指定します。
  • DXFバージョン: DXFファイルの保存バージョンを選択します。
  • 既存ファイルを上書き:書き出しフォルダに同名のDXFファイルがあった場合に上書きします。
  • プレフィックス:ファイル名に接頭子を付けたい場合に入力します。
  • サフィックス:ファイル名に接尾子を付けたい場合に入力します。
  • アクション:
    • 名前削除を行う(_purgeの実行)
    • すべての外部参照をバインドする(_bindの実行)
    • エラーの確認と修復を行う。(_auditの実行)
    • 一般特性をByLayerにする。(_setbylayerの実行)
    • 画層アクション
      • ロック・フリーズ・非表示をすべて解除
      • すべての画層をロック
      • 非表示画層をフリーズ




関連コマンド :
