機能の概要

選択した図形の交点に一括で指定した図形を配置する。

コマンドアクセス

• ボタン： （大） （小）
• リボン： [Gizmo]タブ-[交点配置]
• メニュー： [GZ-Tool]-[交点配置]
• コマンド入力 ： GZ:IntersPosting
• エイリアス ： なし
• ショートカット ： なし

操作

コマンドダイアログ ON（CMDDIA = 1）の場合 (通常)

1. 実行する。

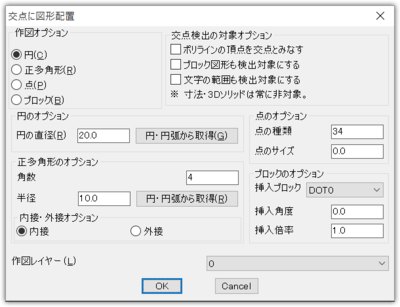

2. ダイアログでオプションを設定して[OK] ボタンをクリック。

1. • オプションの内容
     • 作図オプション：交点に配置する図形の種類
     • 交点検出の対象オプション：対象にしたい項目をチェックします。
     • 各図形のオプション：作図オプションで指定した図形のオプションを設定します。
     • 作図画層：配置する図形を配置する画層
2. 「オブジェクトを選択: 」で、交点検出の対象となる図形を選択してEnter。
3. 交点に配置され終了すると「...配置完了」と表示。

コマンドダイアログ OFF（CMDDIA = 0）の場合

1. 実行する。
2. 以下のメッセージが表示されるので、配置する図形タイプのオプションを入力してEnter。
   • 交点に配置する図形タイプ円(C)/点(P)/正多角形(R)/ブロック :
3. 図形タイプごとに必要な情報を入力する。
   • 円 … 直径
   • 点 … 点のタイプとサイズ
   • 正多角形 … 角数と半径と接円
   • ブロック … ブロック名と角度、挿入尺度
4. ポリライン頂点も対象にする 1=はい/<0>＝いいえ:
5. ブロック図形も対象にする 1=はい/<0>＝いいえ:
6. 文字も対象にする 1=はい/<0>＝いいえ:
7. 「オブジェクトを選択: 」で、交点検出の対象となる図形を選択してEnter。
8. 交点に配置され終了すると「...配置完了」と表示。

• 交点検出の対象図形をたくさん選択した場合、交点の算出に非常に時間がかかりますので、ご注意ください。

---
